Información detallada

Color:	negro	Capacidad:	96 corazones
Material:	PC DEL、 DE LOS PP, PC+ABS	Entrada/mercado:	1+4
Dimensión (LWD, milímetros):	430*Ф143
Resaltar:	Cierre del empalme de la fibra óptica , recinto del empalme de la fibra

Descripción de producto

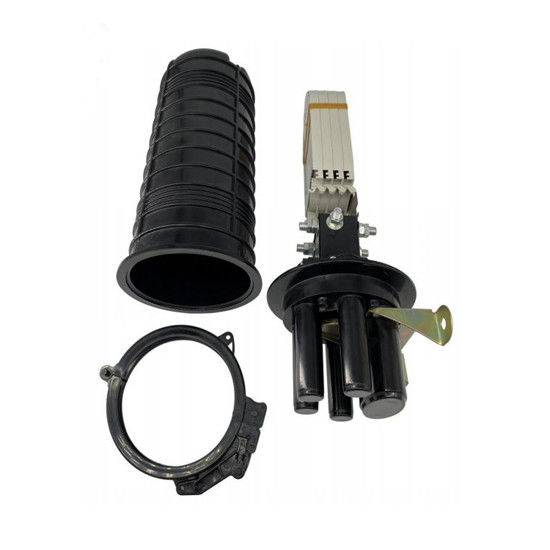

Cierre del empalme de la fibra óptica

24/48/96/144 de los corazones IP55 al CIERRE ÓPTICO EN LÍNEA del EMPALME del sello del Calor-encogimiento de IP68 PP/PC/PC+ABS/del sello mecánico

Índice técnico

Modelo no.			ZCSC-D096- 03(7231208)
Color			Negro
Capacidad			96 corazones
Nivel de la protección			IP68
Material			PP, PC, PC+ABS
Método de aislamiento para las entradas			sello del Calor-encogimiento
Entrada/mercado			1+4
Puerto del cable de la entrada			Ф11-Ф28
Puerto del cable del mercado			Ф8-Ф21
Dimensión (LWD, milímetros)			430*Ф143
Tamaño interno de la caja (milímetros)			440235190
Tamaño externo de la caja (milímetros)			585485455

El diagrama de la dimensión: (milímetro)

Visión superior Vista lateral Front View

Pic#1: Visión superior

Pic#2: Vista lateral

Pic#3: Front View

Descripción

No. ZCSC-D096-03 del modelo de la COMUNICACIÓN de ZION es uno del equipo principal para los puntos de acceso del usuario, solicitado la conexión protectora y distribución entre dos o más cables. La función primaria es conectar el cable de distribución y el cable interior en el aire abierto. Es ampliamente utilizada en sistemas de comunicación, la televisión por cable, sistemas de la red de cable y otros en virtud de la estructura constante, buena ópticos sellando funcionamiento y la construcción fácil.

Imágenes para la referencia

Pic#4 Pic#5 Pic#6

Pic#7 Pic#8 Pic#9

Información de productos

Paquete

Tamaño plástico: 430*Ф143m m
Caja interna con solo tamaño acanalado: 440*235*190m m
Cartón con tamaño acanalado doble: 585*485*455m m (6PCS/Box)
Peso por el cartón: 14KG

Transporte y almacenamiento

El llover, sol Avoid exposuring y exprimiendo durante el transporte
Los productos se deben almacenar en el almacén que evita la humedad, sol, fuego.

La temperatura de almacenamiento debe ser de 25℃~+40℃

Nota: Las piezas especiales que se dañan fácilmente durante el transporte se deben proteger cuidadosamente

Método de la instalación

Montaje aéreo

alambre óptico del cierre 2-Hanger 3-Steel del empalme 1-Fiber

Montaje de poste

1 – placa fija 2 – polo de teléfono de la pletina 3-U-bolt 4

Cierre vertical del empalme de la fibra óptica

Componentes ópticos

Infraestructura de cableado

etiqueta:

Lugar de origen:	China
Nombre de la marca:	Zion communication
Número de modelo:	ZCSC-D096- 03(7231208)

Cantidad de orden mínima:	Ningún límite
Detalles de empaquetado:	10 PC/bolsas de plástico
Tiempo de entrega:	Normalmente 10 días laborables
Condiciones de pago:	T/T
Capacidad de la fuente:	Ningún límite
