Información detallada

Color:	negro	Capacidad:	96 corazones
Material:	PP、PC，PC+ABS	Entrada/mercado:	1+4
Dimensión (LWD, milímetros):	390*Ф137
Resaltar:	Cierre del empalme de la fibra óptica , recinto del empalme de la fibra

Descripción de producto

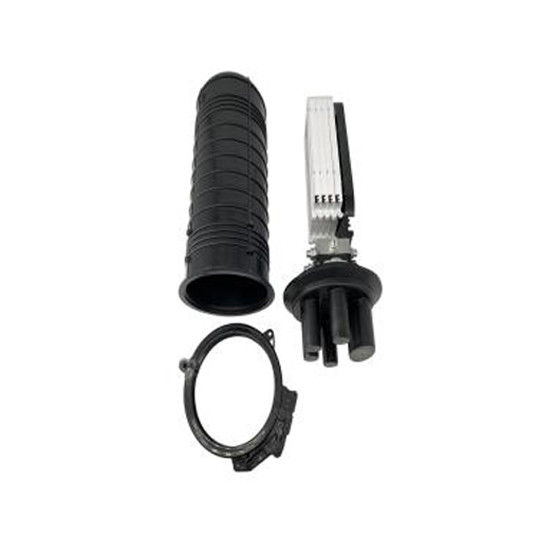

Cierre del empalme de la fibra óptica

24/48/96/144 de los corazones IP55 al CIERRE ÓPTICO EN LÍNEA del EMPALME del sello del Calor-encogimiento de IP68 PP/PC/PC+ABS/del sello mecánico

Índice técnico

Modelo no.			ZCSC-D096- 02(7231207)
Color			Negro
Capacidad			96 corazones
Nivel de la protección			IP68
Material			PP, PC, PC+ABS
Método de aislamiento para las entradas			sello del Calor-encogimiento
Entrada/mercado			1+4
Puerto del cable de la entrada			Ф12-Ф25
Puerto del cable del mercado			Ф8-Ф21
Dimensión (LWD, milímetros)			390*Ф137
Tamaño interno de la caja (milímetros)			400210190
Tamaño externo de la caja (milímetros)			585435415

El diagrama de la dimensión: (milímetro)

Empalme vertical Closure-ZCSC-D096- de la fibra óptica 02(7231207) 1

Pic#1: Visión superior

Pic#2: Vista lateral

Pic#3: Front View

Descripción

No. ZCSC-D096-02 del modelo de la COMUNICACIÓN de ZION es uno del equipo principal para los puntos de acceso del usuario, solicitado la conexión protectora y distribución entre dos o más cables. La función primaria es conectar el cable de distribución y el cable interior en el aire abierto. Es ampliamente utilizada en sistemas de comunicación, la televisión por cable, sistemas de la red de cable y otros en virtud de la estructura constante, buena ópticos sellando funcionamiento y la construcción fácil.

Imágenes para la referencia

Empalme vertical Closure-ZCSC-D096- de la fibra óptica 02(7231207) 4

Empalme vertical Closure-ZCSC-D096- de la fibra óptica 02(7231207) 7

Información de productos

Paquete

Tamaño plástico: 390*Ф137m m
Caja interna con solo tamaño acanalado: 400*210*190m m
Cartón con tamaño acanalado doble: 585*435*415m m (6PCS/Box)
Peso por el cartón: 10,5 KILOGRAMOS

Transporte y almacenamiento

El llover, sol Avoid exposuring y exprimiendo durante el transporte
Los productos se deben almacenar en el almacén que evita la humedad, sol, fuego.

La temperatura de almacenamiento debe ser de 25℃~+40℃

Nota: Las piezas especiales que se dañan fácilmente durante el transporte se deben proteger cuidadosamente

Método de la instalación

Montaje aéreo

Empalme vertical Closure-ZCSC-D096- de la fibra óptica 02(7231207) 10

alambre óptico del cierre 2-Hanger 3-Steel del empalme 1-Fiber

Empalme vertical Closure-ZCSC-D096- de la fibra óptica 02(7231207) 11

1 – placa fija 2 – polo de teléfono de la pletina 3-U-bolt 4
