Información detallada

Color:	Black	Capacidad:	96 corazones
Material:	PC DEL、 DE LOS PP, PC+ABS	Entrada/mercado:	1+3
Dimensión (milímetros):	410*Ф135
Resaltar:	Cierre del empalme de la fibra óptica , recinto del empalme de la fibra

Descripción de producto

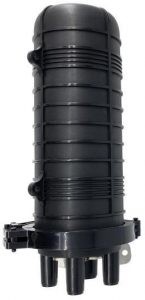

Cierre del empalme de la fibra óptica

24/48/96/144 de los corazones IP55 al CIERRE ÓPTICO EN LÍNEA del EMPALME del sello del Calor-encogimiento de IP68 PP/PC/PC+ABS/del sello mecánico

Índice técnico

Modelo no.			ZCSC-D096- 01(7231206)
Color			Negro
Capacidad			96 corazones
Nivel de la protección			IP68
Material			PP, PC, PC+ABS
Método de aislamiento para las entradas			sello del Calor-encogimiento
Entrada/mercado			1+3
Puerto del cable de la entrada			Ф10-Ф16
Puerto del cable del mercado			Ф8-Ф20
Dimensión (milímetros)			410*Ф135
Tamaño interno de la caja (milímetros)			420205210
Tamaño externo de la caja (milímetros)			630435435

El diagrama de la dimensión: (milímetro)

visión superior vista lateral Front View

Pic#1: Visión superior

Pic#2: Vista lateral

Pic#3: Front View

Descripción

No. ZCSC-D096-01 del modelo de la COMUNICACIÓN de ZION es uno del equipo principal para los puntos de acceso del usuario, solicitado la conexión protectora y distribución entre dos o más cables. La función primaria es conectar el cable de distribución y el cable interior en el aire abierto. Es ampliamente utilizada en sistemas de comunicación, la televisión por cable, sistemas de la red de cable y otros en virtud de la estructura constante, buena ópticos sellando funcionamiento y la construcción fácil.

Imágenes para la referencia

Pic#4 Pic#5 Pic#6

Pic#7 Pic#8 Pic#9

Información de productos

Paquete

Tamaño plástico: 410*Ф135m m
Caja interna con solo tamaño acanalado: 420*205*210m m
Cartón con tamaño acanalado doble: 630*435*435m m (6PCS/Box)
Peso por el cartón: 12 KILOGRAMOS

Transporte y almacenamiento

El llover, sol Avoid exposuring y exprimiendo durante el transporte
Los productos se deben almacenar en el almacén que evita la humedad, sol, fuego.

La temperatura de almacenamiento debe ser de 25℃~+40℃

Nota: Las piezas especiales que se dañan fácilmente durante el transporte se deben proteger cuidadosamente

Método de la instalación

Montaje aéreo

alambre óptico del cierre 2-Hanger 3-Steel del empalme 1-Fiber

Montaje de poste

montaje del polo

1 – placa fija 2 – polo de teléfono de la pletina 3-U-bolt 4

Cierre vertical del empalme de la fibra óptica

Componentes ópticos

Infraestructura de cableado

Cierre del empalme de la fibra óptica

24/48/96/144 de los corazones IP55 al CIERRE ÓPTICO EN LÍNEA del EMPALME del sello del Calor-encogimiento de IP68 PP/PC/PC+ABS/del sello mecánico

etiqueta:

Lugar de origen:	China
Nombre de la marca:	Zion communication
Número de modelo:	ZCSC-D096- 01(7231206)

Cantidad de orden mínima:	Ningún límite
Detalles de empaquetado:	10 PC/bolsas de plástico
Tiempo de entrega:	Normalmente 10 días laborables
Condiciones de pago:	T/T
Capacidad de la fuente:	Ningún límite
