ZCSC-D048-03 7231204 Cerradura vertical del empalme de fibra óptica
Cierre de empalme de fibra óptica profesional diseñado para la conexión y distribución de protección entre múltiples cables en sistemas de comunicación, televisión por cable y aplicaciones de red óptica.
Resumen del producto
El modelo ZCSC-D048-04 sirve como equipo esencial para los puntos de acceso de los usuarios, proporcionando una conexión y distribución de protección confiables entre dos o más cables.Utilizado principalmente para conectar el cable de distribución y el cable interior en ambientes exteriores, este cierre presenta una construcción robusta, un excelente rendimiento de sellado y una fácil instalación.
Especificaciones técnicas
| Número de modelo. |
ZCSC-D048-03 ((7231204)) el número de personas que pueden ser objeto de un procedimiento de detección. |
 |
| El color |
Negro |
| Capacidad |
48 núcleos |
| Nivel de protección |
Protección IP68 |
| El material |
Se aplican las siguientes condiciones: |
| Método de sellado de las entradas |
Sello contractor térmico |
| Entrada/salida |
1 + 4 |
| El cable de entrada Dia |
F13-F23 |
| Cable de salida Dia |
F8-F20 |
| Humedad relativa |
≤95% ((+30°C) |
| Presión atmosférica |
62 ∼ 101 kPa |
| Dimensión (mm) |
390*Ф135 |
| Tamaño de la caja interior ((MM) |
400 * 210 * 190 |
| Tamaño de la caja exterior ((MM) |
645*415*395 |
| Por peso ((Kg) |
1.7 |
| Peso bruto ((Kg) |
10.5 |
| Pcs/Cartón ((PCS) |
6 |

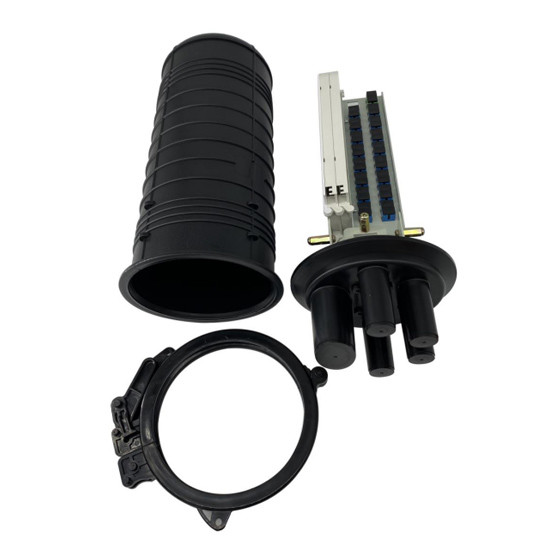

Imágenes del producto
Estándares de calidad y pruebas
- Cumple con los requisitos de apariencia y estructura de YD/T 590.2-2005, YD/T 778-2011
- Cumple los requisitos del ensayo de transporte de YD/T778-2011
- Cumple los requisitos técnicos de las partes de plástico de la norma CB 867-83
- Nivel de protección IP68 certificado
- El embalaje cumple con las normas GB3873-1993 de equipos de comunicación
- Función retardante de llama: no retardante de llama
Estructura de los componentes
Incluye el fondo de la caja, la cubierta de la caja, el soporte del cable, el soporte del cable de refuerzo, la bandeja de empalme, la cubierta transparente de la bandeja de empalme, los lazos del cable, la placa de montaje de la bandeja de empalme, los componentes de sellado, el aro de la caja,y accesorios.
Embalaje y almacenamiento
Embalaje:
Cuadro interior: 400 × 210 × 190 mm
En el caso de los productos de la categoría A, el valor de los productos de la categoría A será el valor de los productos de la categoría B.
Guías de transporte y almacenamiento:
• Protege de la lluvia, la luz solar directa y la compresión durante el transporte
• Conservar en lugares secos y sombreados, lejos de los incendios
• Mantenga la temperatura de almacenamiento entre 25°C y +40°C
• Manejar con cuidado los componentes delicados durante el transporte
Métodos de instalación
Instalación en el aire:
1-Fibra óptica cierre de empalme 2-Caixa 3-cable de acero
Instalación de los postes:
1 placa fija 2 placa de montaje 3 perno U 4 poste telefónico
