48 núcleos de fibra óptica cerradura de empalme vertical ZCSC-D048-02
Resumen del producto
ZCSC-D048-02 es un equipo primario para puntos de acceso de usuario, diseñado para conexión y distribución de protección entre dos o más cables.Su función principal es conectar el cable de distribución y el cable interior en ambientes al aire libre. Ampliamente utilizado en sistemas de comunicación, televisión por cable y sistemas de redes de cable óptico debido a su estructura estable, excelente rendimiento de sellado y fácil instalación.
Especificaciones técnicas
| Número de modelo. |
ZCSC-D048-02 ((7231203)) El nombre de la empresa es el siguiente: |
 |
| El color |
Negro |
| Capacidad |
48 núcleos |
| Nivel de protección |
Protección IP68 |
| El material |
Se aplican las siguientes condiciones: |
| Método de sellado de las entradas |
Sello contractor térmico |
| Entrada/salida |
1 + 3 |
| El cable de entrada Dia |
F8-F13 |
| Cable de salida Dia |
F8-F18 |
| Humedad relativa |
≤95% ((+30°C) |
| Presión atmosférica |
62 ∼ 101 kPa |
| Dimensión (mm) |
305*Ф118 |
| Por peso ((Kg) |
1.2 |
| Peso bruto ((Kg) |
12 |

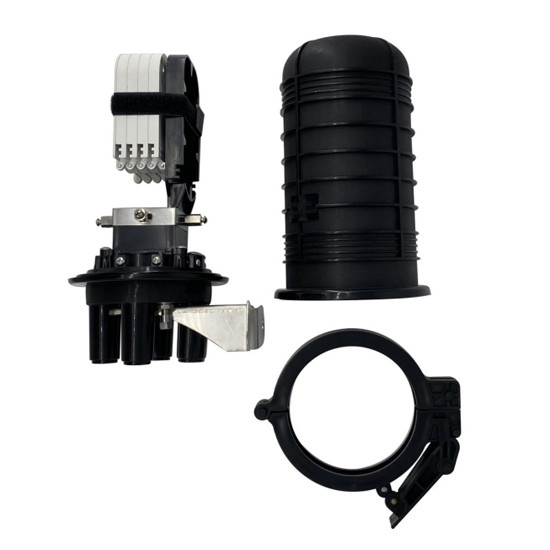

Imágenes del producto
Estándares de calidad y pruebas
- Cumple con los requisitos de aspecto y estructura de YD/T 590.2-2005, YD/T 778-2011
- Superado los requisitos del ensayo de transporte de YD/T778-2011
- Cumple los requisitos técnicos para las piezas de plástico de la CB 867-83
- Nivel de protección IP68 certificado
- Cumple los requisitos de embalaje para equipos de comunicación de la norma GB3873-1993
- Función retardante de llama: no retardante de llama
Estructura de los componentes
Incluye el fondo de la caja, la cubierta de la caja, el soporte para el cable, el soporte para reforzar la parte del cable, la bandeja de empalme, la tapa transparente para la bandeja de empalme, la corbata mágica del cable, la placa para instalar la bandeja de empalme,pieza de sellado para el cuerpo de la caja, el aro de caja y otros accesorios.
Embalaje y almacenamiento
Detalles del paquete
El tamaño de la caja interior: 315*195*180 mm
El tamaño de la caja exterior: 600*330*555 mm (9 piezas por cartón)
Directrices para el transporte y el almacenamiento
Evite la lluvia, la exposición al sol y la compresión durante el transporte. Los productos deben almacenarse en almacenes que eviten la humedad, la luz solar directa y el fuego. Rango de temperatura de almacenamiento: -25°C a +40°C.
Nota: Las piezas especiales que se dañen fácilmente durante el transporte deben protegerse cuidadosamente.
Métodos de instalación
Instalación en el aire
Cerradura de empalme de fibra óptica 1- 2 colgantes 3- alambre de acero
Instalación de postes
1 placa fija 2 placa de montaje 3 perno U 4 poste telefónico
