Aislamiento FEP de 0,05 mm Cable de red Cat5e para interiores certificado UL ETL NO 7112115
F/UTP CAT 5e BC CMP Conductor de cobre sólido de 0,50 mm Cable de red Cat5e para interiores certificado UL/ETL NO 7112115
F/UTP CAT 5e Conductor de cobre sólido de 0,50 mm, Cable de red con cubierta CMP 7112115
F/UTP CAT 5e CMP - Mercado global (NO. 7112115)
Especificaciones de construcción
| Componente |
Especificación |
| Conductor |
Cobre sólido desnudo de 0,50 ±0,005 mm |
| Pares |
4 pares |
| Aislamiento |
1,01 ±0,05 mm FEP |
| Colores de aislamiento |
Azul-Blanco/Azul, Naranja-Blanco/Naranja
Verde-Blanco/Verde, Marrón-Blanco/Marrón |
| Apantallado 1 |
Lámina de PET |
| Cable de drenaje |
0,40 ±0,005 mm TC/0,5 mm CCS |
| Apantallamiento general |
Lámina de Al/PET, cara de lámina hacia afuera |
| RipCord |
Kevlar |
| Cubierta exterior |
6,0 ±0,2 mm CMP |
Nota: El conductor de 0,45 mm a 0,50 mm puede pasar la prueba Fluke, el margen de 0,50 mm es mayor que el de 0,45 mm

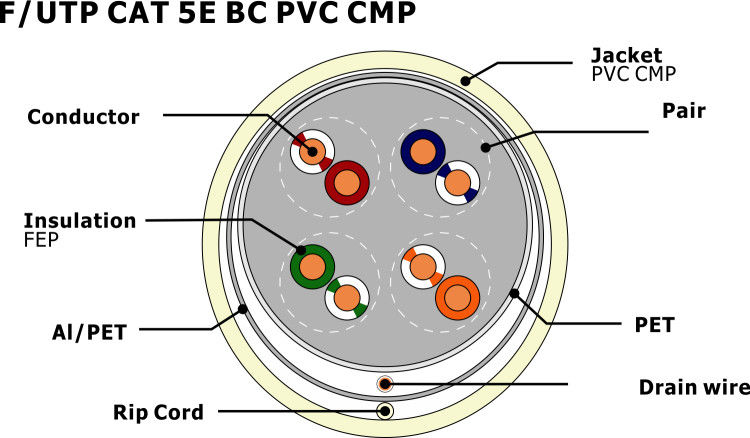

Sección transversal
Cumplimiento y certificaciones
Normas y certificados de referencia
- ISO/IEC 11801-1 Ed.1.0
- ANSI/TIA-568-C.2, ANSI/TIA-568.2-D
- UL444, UL1581, UL1666, IEC60332-1, EN50399
Características eléctricas
| Parámetro |
Especificación |
| Resistencia CC |
<9,38 ohmios/100 m a 20 ℃ |
| Desequilibrio de resistencia CC |
5% a 20 ℃ |
| Capacitancia mutua |
5,6 nF/100 m |
| Impedancia característica |
1 - 100 MHz: 100 ±15 ohmios
100 - 350 MHz: 100 ±20 ohmios |
| Frecuencia máxima |
100 MHz |
| Desequilibrio de capacitancia |
330 pF/100 m |
| NVP |
63% |
| Desviación de retardo |
≤ 45 ns/100 m |
Propiedades físicas
| Propiedad |
Valor |
| Tensión de tracción (máx.) |
≥13,5 Mpa |
| Radio de curvatura (mín.) |
8 × OD de la cubierta |
| Temperatura de funcionamiento |
-20 a 80 ℃ (-4 a 167 ℉) |
Características de rendimiento
| Frecuencia (MHz) |
RL (mín.) (dB) |
Pérdida de inserción (máx.) (dB/100 m) |
Retardo de propagación (máx.) (ns/100 m) |
Desviación de retardo (máx.) (ns/100 m) |
NEXT (mín.) (dB) |
PSNEXT (mín.) (dB) |
ELNEXT (mín.) (dB/100 m) |
PSELNEXT (mín.) (dB/100 m) |
| 1 |
20.0 |
2.2 |
570.0 |
45.0 |
65.0 |
62.0 |
61.0 |
61.0 |
| 4 |
23.0 |
4.2 |
552.0 |
45.0 |
56.0 |
53.0 |
48.0 |
48.0 |
| 10 |
25.0 |
6.5 |
545.0 |
45.0 |
50.0 |
47.0 |
41.0 |
41.0 |
| 16 |
25.0 |
8.4 |
543.0 |
45.0 |
47.0 |
44.0 |
36.0 |
36.0 |
| 20 |
25.0 |
9.3 |
542.0 |
45.0 |
45.0 |
42.0 |
34.0 |
34.0 |
| 31.25 |
23.6 |
11.6 |
540.0 |
45.0 |
42.0 |
39.0 |
31.0 |
31.0 |
| 62.5 |
21.5 |
17.0 |
539.0 |
45.0 |
38.0 |
35.0 |
25.0 |
25.0 |
| 100 |
20.1 |
22.0 |
538.0 |
45.0 |
35.0 |
32.0 |
21.0 |
21.0 |
Nota: El rendimiento de transmisión anterior para los 100M, 20 ±2 ℃ en las condiciones probadas.
Información de pedido
| Artículo |
Detalles |
| Marcado |
HELLOSIGNAL NO.7112115 F/UTP CAT5e 4PR 0.5mm Copper CMP ...305M |

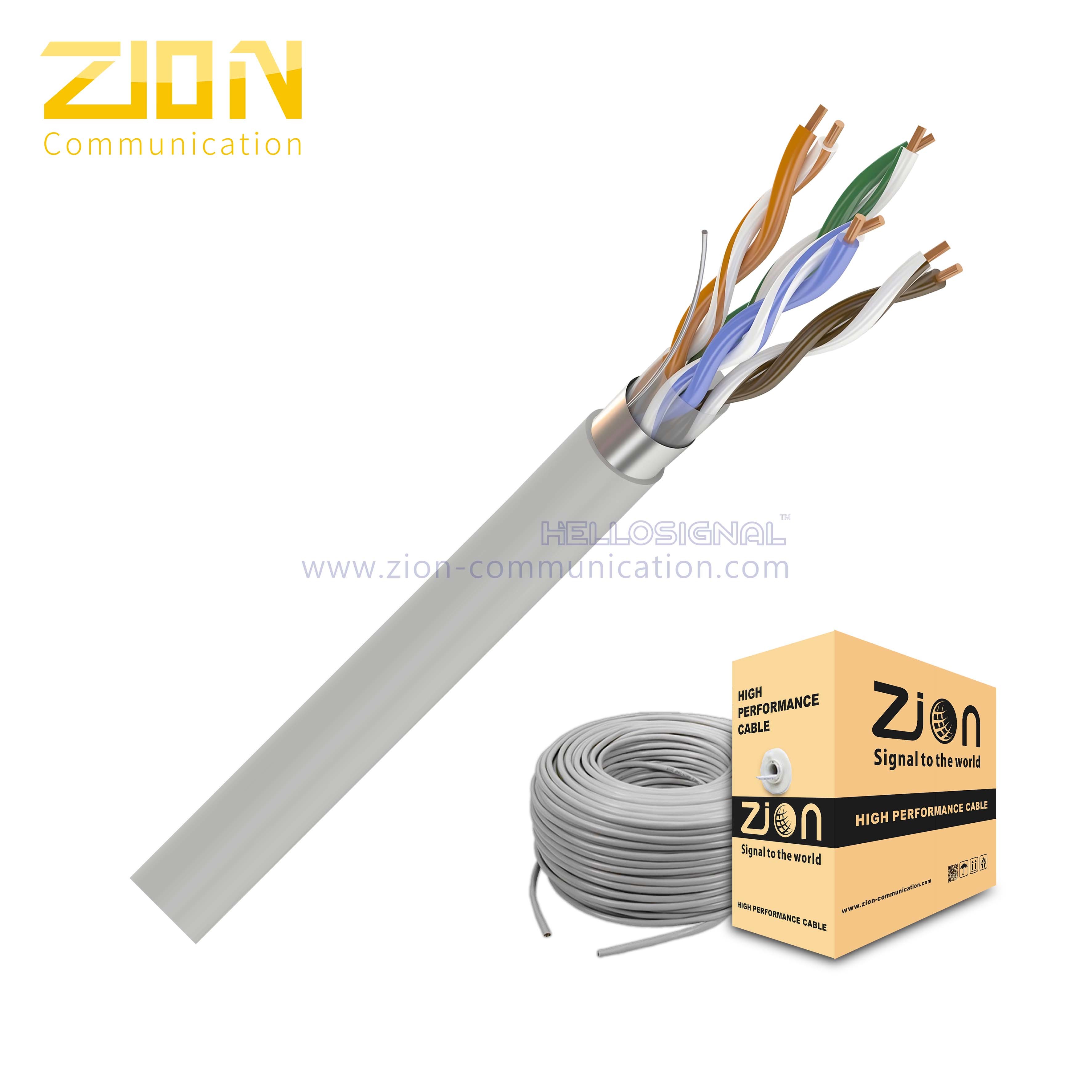

| Paquete interior |
305 m/carrete, 305 m/bobina (o según la solicitud del cliente) |
| Paquete exterior |
Caja de color, paleta (o según la solicitud del cliente) |
| Tiempo de entrega |
Normalmente 25 días después de recibir el depósito |
| Marca |
HELLOSIGNAL® O OEM |
Descripción general del cable CAT 5e
El cable CAT 5e, llamado cable de categoría 5e, se utiliza para la infraestructura de cableado de Internet y Ethernet. El estándar de cable proporciona un rendimiento de hasta 100 MHz y es adecuado para la mayoría de las variedades de Ethernet sobre par trenzado de hasta 1000BASE-T (Gigabit Ethernet).
Aplicaciones
Admite 1 Gbps con frecuencias de hasta 100 MHz
Aplicaciones 10GBASE-T/POE/VoIP
Conectividad de red para computadoras portátiles y de escritorio
Televisores y puntos de acceso WiFi
Electrodomésticos y teléfonos habilitados para la red
Conectores
RJ-45 es el conector estándar utilizado con los conjuntos de cables CAT 5e. RJ45 es el conector universal utilizado con el 99% de los dispositivos de red.
