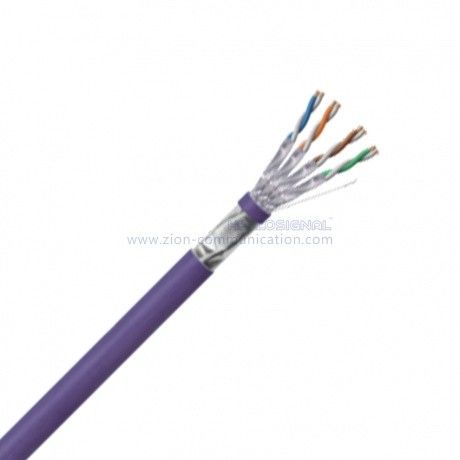

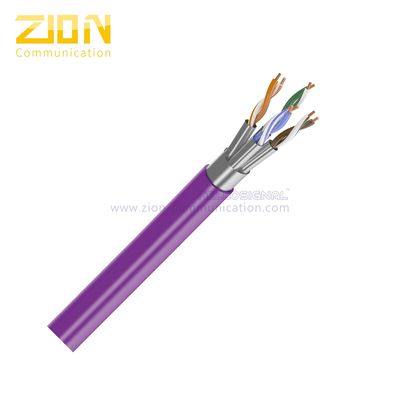

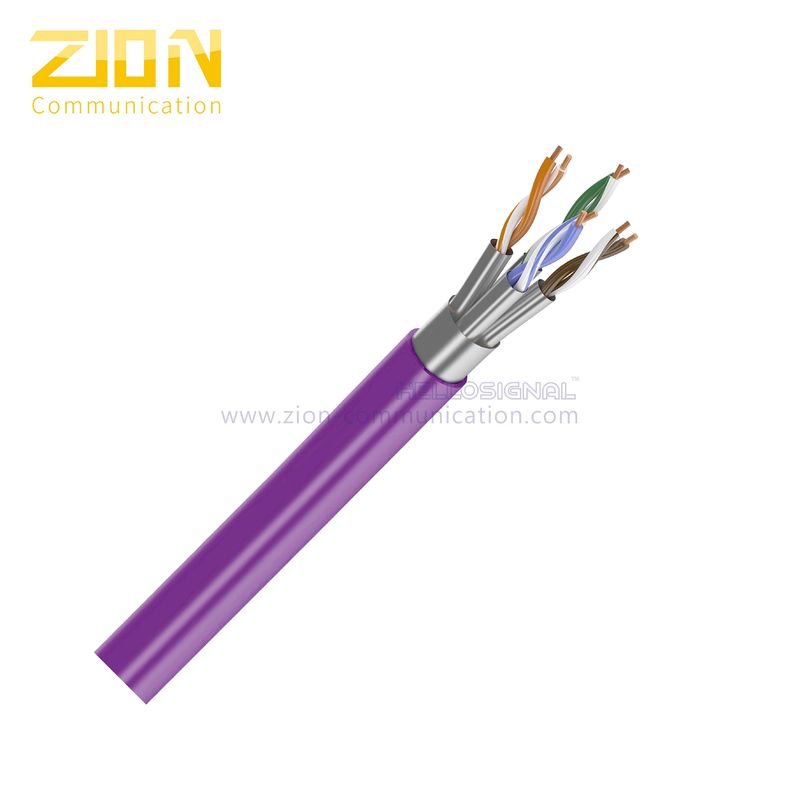

Cables de instalación de par retorcido CAT 6A F/FTP
Número del producto:7112334
Tipo de cable:Cable de red local
Especificaciones de construcción
El conductor:23 AWG Cobre desnudo sólido
Las parejas:4 parejas
El aislamiento:1.35 mm piel espuma piel
Color del aislamiento:En el caso de los productos de la categoría A, el valor de los productos de la categoría B será igual o superior al valor de los productos de la categoría B.
Escudo:Protección de pareja individual, papel de aluminio/PET, papel de aluminio hacia fuera
El cable de escape:0.40 ± 0,005 mm TC
Escudo general:Folias de aluminio y PET
El cordón de corte:Algodón
En el caso de las máquinas de la categoría 848.0±0,2 mm CMR de PVC
Características eléctricas
Impedancia:4-100MHz 100±15 ohmios, 100-200MHz 100±22 ohmios, 200-500MHz 100±32 ohmios
Max. Resistencia de corriente continua del conductor (20°C):8.7 ohmios/100 m
Desbalance de la resistencia (%):El máximo de 2.5
Desbalance de la capacidad de pareja a tierra:330 pF/100 m
Impedancia de transferencia:El número máximo de unidades de producción será de 10 mOhms/m @100MHz
Temperatura de instalación:-30 a 50 °C
Temperatura de funcionamiento:-20 a 75 °C (-4 a 167 °F)
Sección transversal
Aplicaciones
- Apto para el cableado de locales estructurados
- Para la transmisión de señales de voz y datos digitales y analógicas
- Especialmente adecuado para todas las aplicaciones de clase EA
- ISDN, Ethernet 10 Base-T, Fast Ethernet 100 Base-T, Gigabit Ethernet 1000 Base-T, 10G Base-T (IEEE 802.3)
- El sistema de transferencia de datos de las entidades de la Unión está basado en el sistema de transferencia de datos de las entidades de la Unión.
Cumplimiento de las normas
El uso de la tecnología de la información en el ámbito de la seguridad de la información es un requisito básico para la certificación de los productos.2"La norma ISO/CEI 11801 también se aplica a los sistemas de medición de emisiones.
Características de rendimiento
| Frecuencia (MHz) |
RL (min.) (dB) |
Pérdida de inserción (máximo) (dB/100 m) |
El tiempo de propagación (máximo) (ns/100 m) |
Se aplicará el método siguiente: |
Siguiente (min.) (dB) |
Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. |
Se aplicará el método de ensayo de las emisiones de gases de efecto invernadero. |
El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero. |
| 1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
| 10 | 25.0 | 6.0 | 545.0 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.0 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 |
| 31.25 | 25.0 | 10.7 | 540.0 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 539.0 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100 | 20.1 | 19.8 | 538.0 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 537.0 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
| 300 | 17.3 | 36.4 | 536.0 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
| 400 | 17.3 | 43.0 | 536.0 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
| 500 | 17.3 | 45.3 | 536.0 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
Nota: El rendimiento de transmisión anterior para el 100M, 20±2°C en las condiciones probadas.
Información sobre el pedido
Marcado:HELLOSIGNAL NO.7112334 F/FTP CAT6A 4PR 23AWG PVC CMR XXX (o según lo solicite el cliente)
Envase interior:305m/espolón, 305m/carrete (o por petición del cliente)
Embalaje exterior:Caja de color, paleta (o por petición del cliente)
Tiempo de entrega:Normalmente 25 días después de recibir el depósito
Marca:HELLOSIGNAL® o OEM
