Lugar de origen: | China |
---|---|
Nombre de la marca: | HELLOSIGNAL® OR OEM |
Número de modelo: | divisor óptico |
Cantidad de orden mínima: | 20pcs |
Detalles de empaquetado: | 10 PC/bolsas de plástico |
Tiempo de entrega: | Normalmente 25 días recibieron después el depósito. |
Condiciones de pago: | T/T |
Capacidad de la fuente: | Ningún límite |
Longitud de onda de funcionamiento (nanómetro): | 1260~1650nm | Longitud de la fibra: | el 1.5m |
---|---|---|---|
Temperatura de funcionamiento (℃): | -40 ~ 85 | Tipo del conector: | SC/APC, SC/UPC, ST DEL LC FC |
Alta luz: | divisor de la fibra óptica,divisor óptico del plc |
Tipo del divisor del PLC | Divisor del PLC 1×32 | ||||||||
Tipo de la configuración | 1×32 | ||||||||
Longitud de onda de funcionamiento (nanómetro) | 1260~1650nm | ||||||||
Longitud de la fibra | el 1.5m | ||||||||
DB de la directividad (≥) | 55 | ||||||||
Estilo del paquete | Módulo de LGX | ||||||||
Tipo de la fibra | G657A1 o G652D unimodal | ||||||||
Diámetro de la fibra | 0.9m m, 2.0m m, 3.0m m | ||||||||
DB dependiente de la pérdida de la polarización (≤) | 0,3 | ||||||||
DB dependiente de la pérdida de la longitud de onda (≤) | 0,5 | ||||||||
DB típico de la pérdida de inserción (≤) | 16,2 | ||||||||
DB de la pérdida de inserción (≤) | 17,1 | ||||||||
DB de la uniformidad de la pérdida (≤) | 1,5 | ||||||||
Temperatura de funcionamiento (℃) | -40 ~ 85 | ||||||||
Temperatura de almacenamiento (℃) | -40 ~ 85 | ||||||||
Dimensión de aislamiento del paquete (milímetros) | 130*100*102 | ||||||||
Tipo del conector | SC/APC, SC/UPC, ST DEL LC FC | ||||||||
Marca | HELLOSIGNAL® U OEM | ||||||||
Plazo de expedición | Normalmente 25 días recibieron después el depósito. | ||||||||
MOQ | 20pcs |

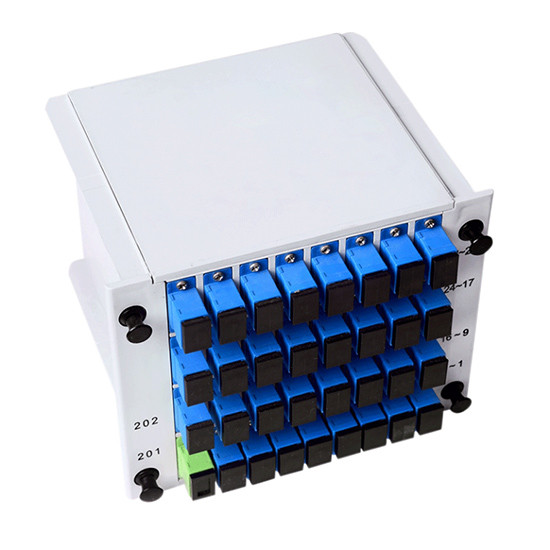

El divisor óptico 1X32 LGX que el divisor del PLC del solo modo con los adaptadores del SC se diseña para caber 19 el estante del ″ 3RU montó el panel de remiendo de la fibra óptica. Usted puede modificarlo para requisitos particulares con los tipos conexión del ST del SC LC FC para sus requisitos. este tipo óptico del plc del divisor 1X32 LGX hace conexiones de alta densidad fáciles.
Esta tecnología óptica del circuito de la onda de luz de la alisadora del uso del divisor (PLC) para el ratio partido 2, 4, 8,16, 32 y 64. El tipo micro del tubo del divisor óptico refiere a los 0,9 milímetros portuario del mocasín de la fibra de salida del canal multi con un diseño compacto y fácil de utilizar directos. Uso para la red de FTTXnetwork, de LAN/WAN o de CATV.
Parámetro | 1 divisor del PLC de x N; divisor del PLC de 2 x N | ||||||||
Parámetro | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Longitud de onda de funcionamiento (milímetros) | 1260~1650 | ||||||||
Tipo de la fibra | G657A1 o modificado para requisitos particulares | ||||||||
Pérdida de inserción (DB) (Grado de P/S) |
1 x N | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
2 x N | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
Uniformidad de la pérdida (DB) | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 2=""> | < 2=""> | ||
PDL (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | ||
Pérdida de vuelta (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Directividad (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Pérdida dependiente de la longitud de onda (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 1=""> | ||
Longitud de la fibra (m) | el 1m o modificado para requisitos particulares | ||||||||
Estabilidad de temperatura (- 20~+80°C) | < 0=""> | ||||||||
Temperatura de funcionamiento (°C) | – 20~+80 | ||||||||
Temperatura de almacenamiento (°C) | – 40~+80 | ||||||||
El dar máximo del poder (mW) | 500,0 |
Aviso: Las especificaciones antedichas están para los dispositivos sin el conector. Añada una pérdida adicional 0.2dB por el conector.
B | D | F | F | ||||||
Puerto | Paquete | Diámetro de la fibra | Longitud de la fibra | Conector | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Bare 2=Blockless Módulo de la caja 3=ABS caja 4=lnsert tipo 5=Pallet 6=Rackmount Z=Customized |
0=250 um 1=900 um 2=2.0m m 3=3.0m m |
los 0=0.5m el 1=1.0m los 2=1.5m los 3=2.0m los 4=3.0m los 5=4.0m Z=Customized |
0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=O Z=Customized |
