Lugar de origen: | Porcelana |
---|---|
Nombre de la marca: | HELLOSIGNAL® OR OEM |
Cantidad de orden mínima: | 50 PCS |
Detalles de empaquetado: | 10 uds./bolsa de plástico |
Tiempo de entrega: | Normalmente 25 días después de recibido el depósito. |
Condiciones de pago: | T/T |
Capacidad de la fuente: | sin límite |
Durabilidad: | <0.3dB cambio típico, 200 apareamientos | Intercambiabilidad: | ≤0.2dB |
---|---|---|---|
Resistencia a la tensión: | >70N | Tiempos de conexión: | >600 |
Temperatura de funcionamiento (℃): | -40 a + 85°C | ||
Alta luz: | Medidores personalizados de cable de conexión de fibra MTP,cable de conexión de fibra óptica LSZH MTP,cable de conexión de fibra óptica MTP de 12 fibras |
Zion Code | Zion Description | |||||||

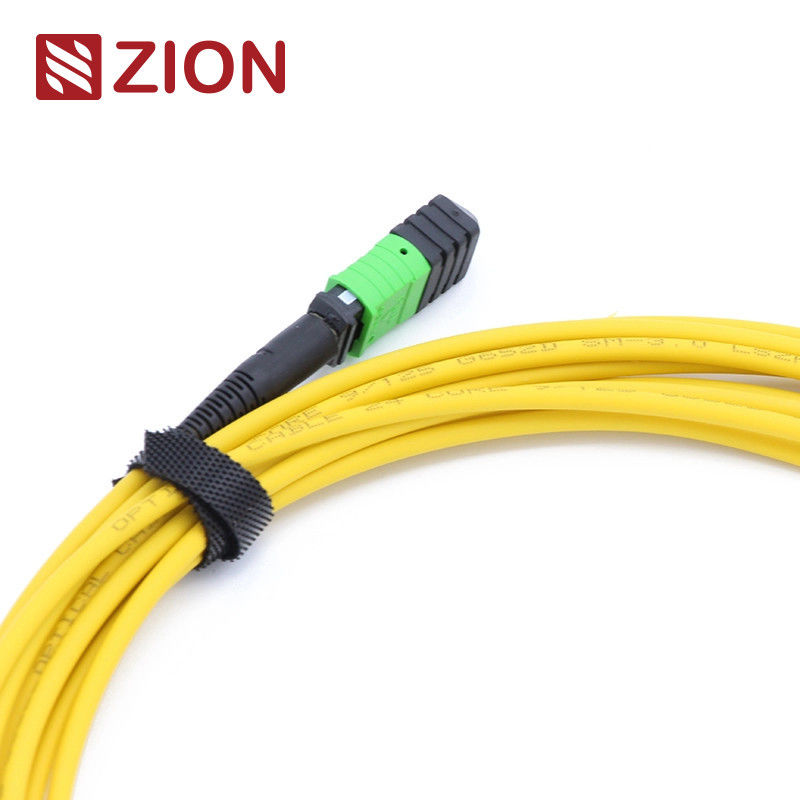

ZCM2122HIA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP SM 3.0m m LSZH 12 | |||||||
El conector de MTP es un tipo de conector de la fibra. MTP (empuje multifibra encendido) es un tipo multifilar del conector de la fibra. La fibra de alta densidad de MTP pre - el sistema de la conexión se utiliza actualmente principalmente en el uso de ambientes de alta densidad de centros de datos, el uso de la fibra óptica al edificio, y los usos internos de la conexión dentro del equipo óptico del transmisor-receptor tal como el dispositivo óptico, 40G, 100G, QSFP+. | ||||||||
Los tipos del conector de MTP se distinguen según las regulaciones del IEC 61754-7: números de la base (número) del arsenal, cabeza masculina (varón, hembra), polaridad (PC o APC). | ||||||||
Cordón de remiendo de la fibra de MTP-MTP 3.0m m LSZH. El cable del cordón de remiendo de la fibra de MTP se termina con el conector de MTP en ambos extremos. El cordón de remiendo de la fibra de MTP conecta los módulos de MTP juntos como enlace permanente. El cordón de remiendo de la fibra está disponible con 12, 24, 48,60,72, 96,144fibers. La ayuda acelera a las soluciones del centro de datos 10/40/100Gbps. Se adoptan típicamente para interconectar los casetes, los paneles o las fan-salidas construidas sólidamente de MTP, y para facilitar el despliegue rápido de la espina dorsal de alta densidad que telegrafía en centros de datos y otros altos ambientes de la fibra. Además, MTP también proporciona mucha flexibilidad y conveniencia una vez que usted tiene que cambiar el estilo del conector en los paneles de remiendo. En vez de cambiar el conector en el tronco de cable, apenas instalando un nuevo casete con el nuevo estilo del conector en el lado del crossconnect del panel de remiendo. | ||||||||
El cordón de remiendo de la fibra de 12F MTP-MTP se diseña para 40G QSFP+ SR4, 40G QSFP+ CSR4 y las conexiones directas de la óptica de 100G QSFP28 SR4 y el centro de datos de alta densidad. |
El estándar industrial de los conectores:
Conector | Referencia | Vivienda de los detalles | ||||||
MTP unimodal | EIA/TIA-604-5 | SM APC: Bota verde de connectors+black (pérdida estándar MTP) SM APC: Bota amarilla de connectors+black (MTP de pequeñas pérdidas estupendo) |
||||||
MTP con varios modos de funcionamiento | EIA/TIA-604-5 | PC OM1&OM2: Bota beige de connectors+black (pérdida estándar MTP) PC OM3&OM4: Bota de la aguamarina connectors+black (Standard&Super MTP de pequeñas pérdidas) PC OM3&OM4: Bota de Heather Violet connectors+black (pérdida estándar MTP) |
el resuelve IEC IEC-61754-7 estándar; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cableado estructurado obediente TIA-604-5 (FOCIS5) por TIA-568-C | ||||||||
canal de la fibra del 10G obediente | ||||||||
40G y 100G IEEE 802,3 |
Especificaciones ópticas:
Artículos de espec. | Solo modo (APC 8 grados pulió) | Con varios modos de funcionamiento (pulimento plano de la PC) | ||||||
pérdida del nsertion (MTP) (IEC 61300-3-34) |
Pérdida estándar: ≤0.75dB (máximo), ≤0.50dB (típico) De pequeñas pérdidas estupendo: ≤0.35dB (máximo), ≤0.20dB (típico) |
Pérdida estándar: ≤0.6dB (máximo), ≤0.50 (típico) De pequeñas pérdidas estupendo: ≤0.35dB (máximo), ≤0.20dB (típico) |
||||||
Pérdida de inserción (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Pérdida de vuelta (MTP) | ≥60dB (pulido 8degree) | ≥25dB | ||||||
Pérdida de vuelta (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Durabilidad | <0> | |||||||
Capacidad de intercambio | ≤0.2dB | |||||||
Resistencia a la tensión | >70N | |||||||
Épocas enchufables | >600 | |||||||
Temperatura de funcionamiento (℃) | ·- 40 a + 85°C |
Características: | ||||||||
pérdida de inserción baja del , pérdida de alto retorno | ||||||||
la TA del basó el conector multifibra, 4,8,12 y 24 terminaciones y los montajes del conector de la fibra | ||||||||
solución económica del para la masa-terminación de la fibra | ||||||||
diseñado para la pérdida de pequeñas pérdidas y estándar SM y los usos del milímetro | ||||||||
el construyó sólidamente el cable redondo, el cable oval y las opciones desnudas de la cinta disponibles | ||||||||
viviendas del codificado por color del disponibles distinguir el tipo de la fibra, el tipo polaco y/o el grado del conector | ||||||||
bueno en repetibilidad e intercambiabilidad |
Uso: | ||||||||
Todos los conectores del MTP de OMC son de Senko/Nissin/Sumitomo. El cordón de remiendo de MTP es una clase de montajes de cable de alta densidad que es generalmente uso en tres áreas. | ||||||||
el uso de Data Center con el alto ambiente denso del grado | ||||||||
la fibra óptica al edificio | ||||||||
el uso interno del conector en el equipo de la fibra. |
Nombramiento de la información de la confirmación de Rules&Order:
Tab For Senko de vaivén MTP
Dibujo del cable del tronco de MTP-MTP 12F.
Largura total (L) (m) | longitud de la tolerancia (cm) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40‘+0,5% x L/-0 |
|
La ayuda de tres métodos de la conexión guarda la polaridad correcta de MTP/MTP
1. Polaridad una conexión
La polaridad los cables De un MTP consume una llave, dominante abajo de diseño. Por lo tanto, tal y como se muestra en de la figura abajo, la posición 1 de una el conector está correspondiente a la posición 1 de otro conector. No hay tirón de la polaridad. Por lo tanto, cuando utilizamos polaridad un cable de MTP para la conexión, debemos utilizar los cables del remiendo del duplex del A-B en los cables a dos caras de un extremo y del remiendo del A-A en el otro extremo. Desde entonces en este vínculo, Rx1 debe conectar con Tx1. Si no utilizamos el cable a dos caras del remiendo del A-A, según el principio de diseño de polaridad un cable de MTP, fibra 1 puede transmitir a la fibra 1, es decir Rx1 puede transmitir a Rx1, que puede causar errores. |
2. Conexión de la polaridad B
Los cables de la polaridad B MTP consumen una llave, dominante encima de diseño. Por lo tanto, tal y como se muestra en de la figura abajo, la posición 1 de un conector es correspondiente a la posición 12 de otro conector. Por lo tanto, cuando utilizamos el cable de la polaridad B MTP para la conexión, debemos utilizar los cables del A-B de un remiendo del duplex en ambos extremos. Desde la llave hasta llave encima de la ayuda del diseño mover de un tirón la polaridad, que hace la fibra 1 transmite a la fibra 12, de que es el Rx1 transmite a Tx1. |
3. Conexión de la polaridad C
Como la polaridad los cables De un MTP, cables de la polaridad C MTP también consumen una llave, dominante abajo de diseño. Sin embargo, dentro en el cable, hay un diseño de la cruz de la fibra, del cual hace la posición 1 de un conector está correspondiente a la posición 2 otro conector. Tal y como se muestra en de la figura abajo, cuando utilizamos el cable de la polaridad C MTP para la conexión, debemos utilizar los cables del A-B de un remiendo del duplex en ambos extremos. Desde la ayuda cruzada del diseño de la fibra mover de un tirón la polaridad, que hace la fibra 1 transmite a la fibra 2, de que es el Rx1 transmite a Tx1. |
Nota: El tipo de la polaridad está en la regla-polaridad de nombramiento siguiente A; Polaridad B; Polaridad C
CABLE caliente del TRONCO de Zion Communication
Zion Code | Zion Description | |||||||
7236001 | ZCM1122HIA1X | Hembra de MPO a los metros de encargo femeninos del cordón de remiendo de las fibras MPO de MPO SM 3.0m m LSZH 12 | ||||||
7236002 | ZCM1152HIA1X | Hembra de MPO a los metros de encargo femeninos del cordón de remiendo de las fibras MPO de MPO SM 3.0m m LSZH 24 | ||||||
7236003 | ZCM1127HLA1X | Hembra de MPO a los metros de encargo femeninos del cordón de remiendo de las fibras MPO de MPO OM3 3.0m m LSZH 12 | ||||||
7236004 | ZCM1157HLA1X | Hembra de MPO a los metros de encargo femeninos del cordón de remiendo de las fibras MPO de MPO OM3 3.0m m LSZH 24 | ||||||
7236005 | ZCM1128HMA1X | Hembra de MPO a los metros de encargo femeninos del cordón de remiendo de las fibras MPO de MPO OM4 3.0m m LSZH 12 | ||||||
7236006 | ZCM1158HMA1X | Hembra de MPO a los metros de encargo femeninos del cordón de remiendo de las fibras MPO de MPO OM4 3.0m m LSZH 24 | ||||||
7236007 | ZCM2122HIA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP SM 3.0m m LSZH 12 | ||||||
7236008 | ZCM2152HIA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP SM 3.0m m LSZH 24 | ||||||
7236009 | ZCM2127HLA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP OM3 3.0m m LSZH 12 | ||||||
7236010 | ZCM2157HLA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP OM3 3.0m m LSZH 24 | ||||||
7236011 | ZCM2128HMA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP OM4 3.0m m LSZH 12 | ||||||
7236012 | ZCM2158HMA1X | Hembra de MTP a los metros de encargo femeninos del cordón de remiendo de las fibras MTP de MTP OM4 3.0m m LSZH 24 |
Empaquetado
La fibra fácilmente tomada y bien protegida esto paquete del cable óptico ha sido etiquetada y marcada por OMC como defecto. Tamaño estándar del cartón: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Cuáles encuadiernan para ser utilizados depende del Qty de las mercancías. El embalaje puede ser modificado para requisitos particulares. | ||||||||
Servicio de OEM/ODM para usted
1. Color del cable, imprimiendo palabra, material de la chaqueta del cable, el color del conector | ||||||||
2. La etiqueta del OEM, identifica el anillo, la etiqueta del cable, caja, enviando marcas | ||||||||
3. Diverso nivel de calidad. |
