Lugar de origen: | China |
---|---|
Nombre de la marca: | KINGTONE OR OEM |
Certificación: | CE, ROHS, VDE, UL |
Número de modelo: | Cable de fribra óptica GYTA53 |
Cantidad de orden mínima: | 10 kilómetros |
Detalles de empaquetado: | el 1000M o los 2000M/tambor de madera |
Tiempo de entrega: | Normalmente 25 días laborables |
Condiciones de pago: | T / T, L / C |
Capacidad de la fuente: | el 1000KM/mes |
Unidad de la fibra: | YOFC, G.652D | Relleno de 1: | Compuesto de relleno del tubo |
---|---|---|---|
Tubo: | Tubo flojo | Relleno de 2: | Compuesto de relleno del cable |
Miembro de fuerza: | Miembro de fuerza central | 2 acorazados: | PSP |
Envoltura interna: | PE | PRENDA IMPERMEABLE: | Agua que bloquea el material |
Envoltura externa: | PE | Color: | Negro |
Paquete: | el 1000M o los 2000M/tambor de madera | ||
Alta luz: | cable de fribra óptica de larga distancia,cable de Ethernet de la fibra óptica |

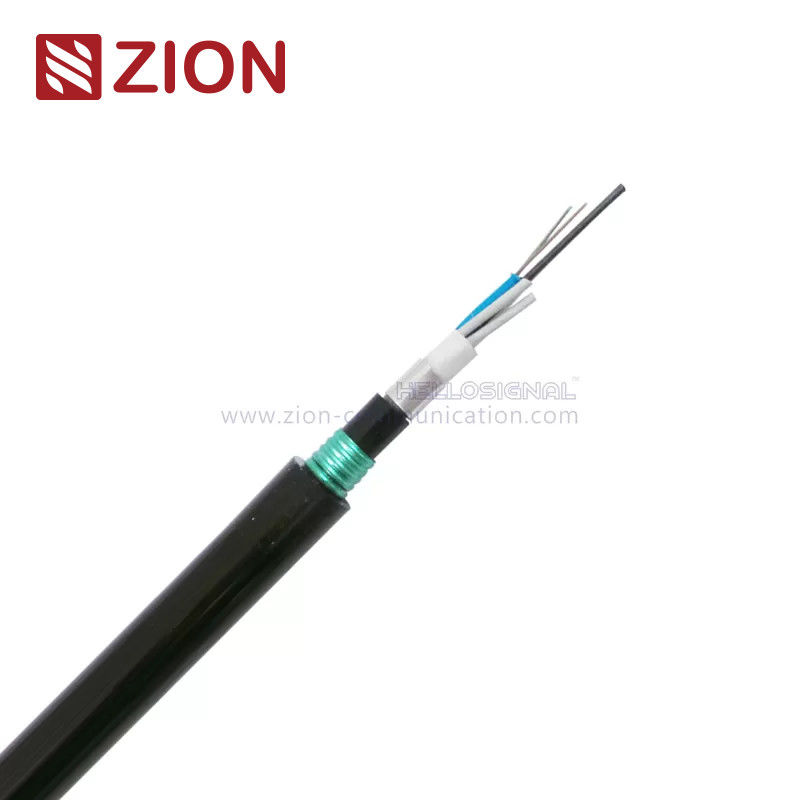

Cable de fribra óptica forrado doble GYTA53 directamente subterráneo para la comunicación
Detalle rápido:
Descripción:
Las fibras, los 250μm, se colocan en un tubo flojo hecho de un alto plástico del módulo. Los tubos se llenan de un compuesto hidrófugo del relleno. Un alambre de acero, forrado a veces con el polietileno (PE) para el cable con alta cuenta de la fibra, localiza en el centro de base como miembro de fuerza metálico. Los tubos (y llenadores) se trenzan alrededor del miembro de fuerza en una base compacta y circular del cable. Una lamina de aluminio (APL) del polietileno es aplicada alrededor de la base del cable, que se llena del compuesto del relleno para protegerlo contra ingreso del agua. Entonces, el cable se termina con una envoltura del PE.
Usos:
Cable de fribra óptica forrado doble de KT3004 GYTA53 directamente subterráneo para la comunicación
|
||||||
Description&Standards:
|
||||||
Las fibras, los 250μm, se colocan en un tubo flojo hecho de un alto plástico del módulo. Se llenan los tubos con un compuesto hidrófugo del relleno. Un alambre de acero, forrado a veces con el polietileno (PE) para el cable con alta cuenta de la fibra, localiza en el centro de base como miembro de fuerza metálico. Tubos (y llenadores) se trenzan alrededor del miembro de fuerza en una base compacta y circular del cable. Un polietileno de aluminio La lamina (APL) es aplicada alrededor de la base del cable. contra cuál se llena del compuesto del relleno para protegerlo ingreso del agua. Entonces la base del cable se cubre con una envoltura interna fina del PE. Después del PSP está longitudinalmente aplicado sobre la envoltura interna, el cable se termina con una envoltura externa del PE. |
||||||
El cable GYTY53 cumple con YD/T estándar 901-2001as bien como IEC 60794-1. | ||||||
Características: | ||||||
Buen funcionamiento mecánico y de la temperatura; | ||||||
Tubo flojo de alta resistencia que es hidrólisis resistente; | ||||||
El compuesto de relleno del tubo especial asegura una protección crítica de la fibra; | ||||||
Resistencia y flexibilidad del agolpamiento; | ||||||
Se toman las medidas siguientes para asegurar el cable hermético: | ||||||
(1) alambre de acero usado como el miembro de fuerza central; | ||||||
(2) compuesto de relleno del tubo flojo; | ||||||
(3) relleno de la base del cable del 100%; | ||||||
(4) barrie de la humedad del APL; | ||||||
aumento (de 5) PSP a prueba de humedad; | ||||||
(6) Agua-bloqueando el material. | ||||||
Parámetros técnicos: | ||||||
Tipo de cable | Diámetro del cable (milímetro) |
Peso del cable (kg/km) |
Resistencia a la tensión De largo/a corto plazo (n) |
Agolpamiento Resistencia A corto plazo |
Doblez Radio Dinámico |
|
GYTA53-2~6 | 13,5 | 209 | 1000/3000 | 1000/3000 | 10D/20D | |
GYTA53-8~12 | 13,5 | 209 | 1000/3000 | 1000/3000 | 10D/20D | |
GYTA53-14~18 | 13,5 | 209 | 1000/3000 | 1000/3000 | 10D/20D | |
GYTA53-20~24 | 13,5 | 209 | 1000/3000 | 1000/3000 | 10D/20D | |
GYTA53-26~30 | 13,5 | 209 | 1000/3000 | 1000/3000 | 10D/20D | |
GYTA53-32~36 | 13,5 | 209 | 1000/3000 | 1000/3000 | 10D/20D | |
GYTA53-38~60 | 15,3 | 234 | 1000/3000 | 1000/3000 | 10D/20D | |
Características de fibra óptica: | ||||||
G.652 | G.655 | los 50/125μm | los 62.5/125μm | |||
Atenuación (+20℃) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | |||
@1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||||
@1310nm | ≤0.36 dB/km |
≤0.40 dB/km |
||||
@1550nm | ≤0.22 dB/km |
≤0.23 dB/km |
||||
Ancho de banda (clase A) | @850nm | ≥500 megaciclo·kilómetro | ≥200 megaciclo·kilómetro | |||
@1300nm | ≥1000 megaciclo·kilómetro | ≥600 megaciclo·kilómetro | ||||
Abertura numérica | NA 0.200±0.015 | 0.275±0.015NA | ||||
Λcc de la longitud de onda de atajo del cable | ≤1260nm | ≤1480nm | ||||
Temperatura del almacenamiento/de funcionamiento: -40℃ a + 70℃ | ||||||
Informaciones de la orden: | ||||||
Marcado | KINGTONE KT3004 GYTA53 XXX M (o por la petición del cliente) | |||||
Paquete | el 1000M o los 2000M/tambor de madera (o por la petición del cliente) | |||||
Plazo de expedición | Normalmente 25 días después de recibieron el depósito. |
Ventaja competitiva:
1, de las materias primas a los productos finales, realizamos controles intensos de la calidad para mantener nuestra calidad del producto:
A, material entrante examinado por el control de calidad.
B, control de proceso de fabricación
A: Procedimiento de fabricación
B: Diario/semanario/publicación mensual entrenados trabajadores
C: Instrucciones de trabajo manuales en cada estación de trabajo
D: sistema 5S ejecutado
E: Procedimiento de mantenimiento de la máquina
C, control de calidad e inspección final
El personal del control de calidad comprobará el material, el producto de proceso y el producto final según la especificación o el método de prueba.
2, nuestros esfuerzos del R&D se centran en las tecnologías de refuerzo y que se convierten del elemento necesarias para apoyar el crecimiento futuro y el éxito para los clientes y KINGTONE
3, sabemos que los clientes tienen necesidades urgentes. Somos expertos en la comunicación eficaz obrar recíprocamente con los clientes. Para proporcionar servicio rápido, podemos contestar para usted las horas 7*24.
4, nosotros pueden rápidamente y profesionalmente respuesta para la investigación
5, más de 1000 clases de cable, conectores y montan pueden ser producción y organizado de nosotros
6, entrega de Intime
