Todo el cable aéreo autosuficiente dieléctrico ADSS con el PE o EN la envoltura externa

Informacion basica
Lugar de origen: China
Nombre de la marca: Zion communication OR OEM
Certificación: CE, ROHS, VDE, UL
Número de modelo: Cable de fribra óptica ADSS
Cantidad de orden mínima: 10 kilómetros
Detalles de empaquetado: el 1000M o los 2000M/tambor de madera
Tiempo de entrega: Normalmente 25 días laborables
Condiciones de pago: T / T, L / C
Capacidad de la fuente: los 600KM/mes
Información detallada
Unidad de la fibra: YOFC G.652D Relleno de 1: Compuesto de relleno del tubo
Tubo: Tubo flojo Relleno de 2: Compuesto de relleno del cable
Miembro de fuerza: PRP Envoltura interna: FE
Envoltura externa: PE o EN Color: Negro
Paquete: el 1000M, los 2000M, tambor de madera
Alta luz:

cable de fribra óptica de larga distancia

,

cable de Ethernet de la fibra óptica


Descripción de producto

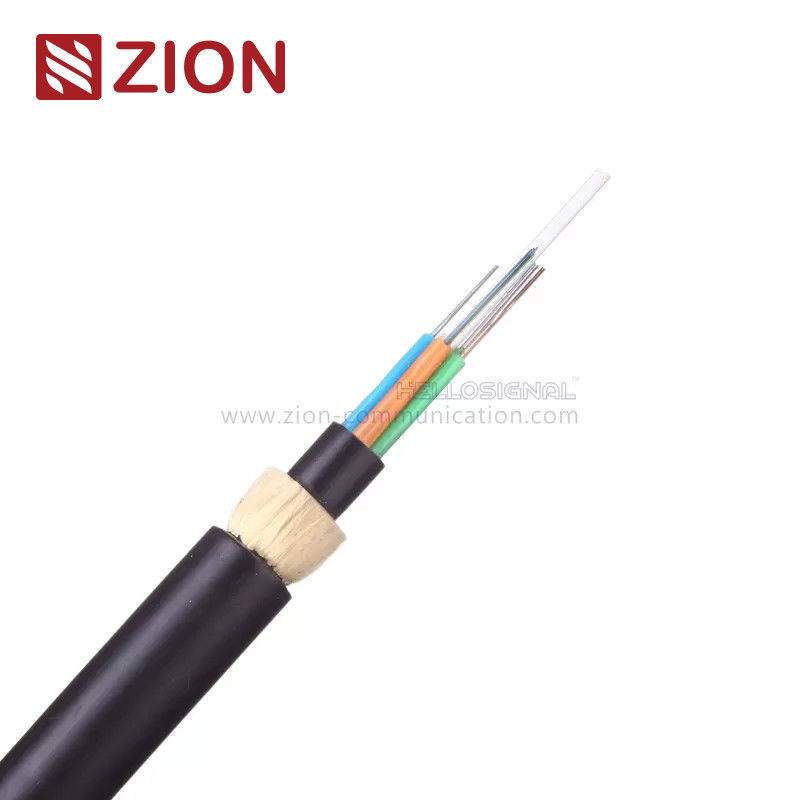

Todo el cable aéreo autosuficiente dieléctrico ADSS con el PE o EN la envoltura externa





Detalle rápido:



  •  Todo el cable aéreo autosuficiente dieléctrico
  •  Cable de fribra óptica de ADSS
  •  G.652D o G.657A
  •  Diámetro del cable: 13.0m m; 13,6milímetros; 14,5 milímetros
  •  Trabajo permisible máximo extensible: 6000N/10000N/15000N
  •  Resistencia a ruptura: 15000N/24000N/36000N
  •  Palmo conveniente (NESC Standard.m): 150/250/320
  •  El cable de ADSS cumple con IEEE estándar 1222-2004 e IEC60794-1.



Descripción:



El cable de ADSS es tubo flojo trenzado. Las fibras, los 250μm, se colocan en un tubo flojo hecho de un alto

plástico del módulo. Los tubos se trenzan alrededor de un FRP (plásticos reforzados fibra) como no-metálico

miembro de fuerza central en una base compacta y cicular del cable. Después de que el cable se llene del compuesto de relleno, se cubre con la envoltura fina del PE (polietileno) como envoltura interna. Después de capa trenzada de

los hilados del aramid son aplicados sobre la envoltura interna como miembro de fuerza, el cable se terminan con

PE o EN (Anti-siguiendo) como envoltura externa.



Usos:

  • Para la línea eléctrica de arriba debajo de 110KV, la envoltura externa del PE es aplicada.
  • Para la línea eléctrica de arriba igual o sobre a 110KV, EN la envoltura externa es aplicado.
  • El proceso de la cantidad y de encalladura del aramid del od del diseño de la dedicación puede satisfacer la demanda en diversos palmos.
KT3002 todo el cable aéreo autosuficiente dieléctrico ADSS con el PE o EN la envoltura externa
Description&Standards:



El cable de ADSS es tubo flojo trenzado. Las fibras, los 250μm, se colocan en un tubo flojo hecho de un alto

plástico del módulo. Los tubos se trenzan alrededor de un FRP (plásticos reforzados fibra) como no-metálico

miembro de fuerza central en una base compacta y cicular del cable. Después de que el cable se llene del compuesto de relleno, se cubre con la envoltura fina del PE (polietileno) como envoltura interna. Después de capa trenzada de

los hilados del aramid son aplicados sobre la envoltura interna como miembro de fuerza, el cable se terminan con

PE o EN (Anti-siguiendo) como envoltura externa.



El cable de ADSS cumple con IEEE estándar 1222-2004 e IEC60794-1.

Características:
Buen funcionamiento mecánico y de la temperatura;
Tubo flojo de alta resistencia que es hidrólisis resistente;
El compuesto de relleno del tubo especial asegura una protección crítica de la fibra;
Dos FRPs paralelo aseguran resistencia a la tensión;
La envoltura del PE protege el cable contra la radiación ultravioleta;
Instalación de diámetro bajo, ligera y amistosa;
Longitud de entrega larga.

Parámetros técnicos:

Ref.outer

diámetro

milímetro

Ref.weight

kg.km

 Trabajo permisible máximo extensible (N)

Fractura

Fuerza

(n)

Palmo conveniente A

Estándar del NESC

(m)

Palmo conveniente B

Estándar del NESC

(m)

13,0 PE-132/AT-142 6000 15000 230 150
13,6 PE-145/AT-156 10000 24000 370 250
14,5 PE-164/AT-177 15000 36000 480 320

 Características de fibra óptica:
       G.652 G.655 los 50/125μm los 62.5/125μm
Atenuación
(+20℃)
@850nm     ≤3.0 dB/km ≤3.0 dB/km
@1300nm     ≤1.0 dB/km ≤1.0 dB/km
@1310nm ≤0.36
 dB/km
≤0.40
dB/km

@1550nm ≤0.22
 dB/km
≤0.23
dB/km

Ancho de banda (clase A) @850nm     ≥600 megaciclo·kilómetro ≥200 megaciclo·kilómetro
  @1300nm     ≥1200 megaciclo·kilómetro ≥600 megaciclo·kilómetro
Abertura numérica     NA 0.200±0.015 0.275±0.015NA
Λcc de la longitud de onda de atajo del cable ≤1260nm ≤1450nm
Temperatura del almacenamiento/de funcionamiento: -40℃ a + 70℃
Informaciones de la orden:
  Marcado Comunicación KT3002 ADSS XXX M de Zion (o por la petición del cliente)
  Paquete el 1000M o los 2000M, tambor de madera (o por la petición del cliente)
  Plazo de expedición Normalmente 25 días después de recibieron el depósito.





Ventaja competitiva:



1, de las materias primas a los productos finales, realizamos controles intensos de la calidad para mantener nuestra calidad del producto:

A, material entrante examinado por el control de calidad.

B, control de proceso de fabricación

  A: Procedimiento de fabricación

  B: Diario/semanario/publicación mensual entrenados trabajadores

  C: Instrucciones de trabajo manuales en cada estación de trabajo

  D: sistema 5S ejecutado

  E: Procedimiento de mantenimiento de la máquina

C, control de calidad e inspección final

  El personal del control de calidad comprobará el material, el producto de proceso y el producto final según la especificación o el método de prueba.

2, nuestros esfuerzos del R&D se centran en las tecnologías de refuerzo y que se convierten del elemento necesarias para apoyar el crecimiento futuro y el éxito para los clientes y la comunicación de Zion

3, sabemos que los clientes tienen necesidades urgentes. Somos expertos en la comunicación eficaz obrar recíprocamente con los clientes. Para proporcionar servicio rápido, podemos contestar para usted las horas 7*24.

4, nosotros pueden rápidamente y profesionalmente respuesta para la investigación

5, más de 1000 clases de cable, conectores y montan pueden ser producción y organizado de nosotros

6, entrega de Intime



Todo el cable aéreo autosuficiente dieléctrico ADSS con el PE o EN la envoltura externa 0
