| Lugar de origen: | Porcelana |
|---|---|
| Nombre de la marca: | Zion communication OR OEM |
| Certificación: | UL, ETL, CE,CPR, RoHS |
| Número de modelo: | JB |
| Cantidad de orden mínima: | 10 KILÓMETROS |
| Detalles de empaquetado: | 100M, 300M, carrete de madera, cartón |
| Tiempo de entrega: | 25 días hábiles |
| Condiciones de pago: | T/T, carta de crédito |
| Capacidad de la fuente: | 1000 KM / Mes |
| Conductor: | Cobre desnudo, sólido | Aislamiento: | LSZH T17 |
|---|---|---|---|
| Identificación:: | Color DIN VDE 0815 | Separador: | Lámina de poliéster |
| alambre del dren: | Cobre estañado, sólido | escudo: | Lámina de aluminio/PET |
| Alta luz: | Cable de control resistente al fuego LSZH T17,cable eléctrico ignífugo de resistencia de alambre |
||

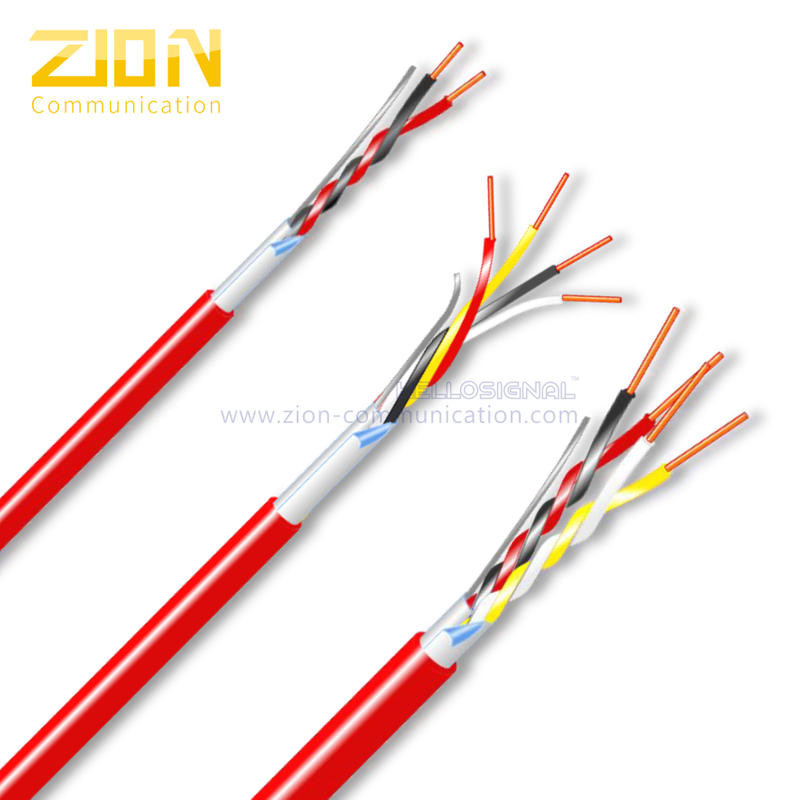

JB-H(St)H |JH(St)H |
|||||||
| Datos técnicos y normas | |||||||
| Conductor: | Cobre desnudo, sólido | ||||||
| Estándar de conductores: | EN 60228 CI.1 | ||||||
| Aislamiento: | LSZH T17 | ||||||
| Estándar de aislamiento: | DINVDE 0207 | ||||||
| Identificación: | Color DIN VDE 0815 | ||||||
| Separador: | Lámina de poliéster | ||||||
| Cable de drenaje | Cobre estañado, sólido | ||||||
| Escudo: | Lámina de aluminio/PET | ||||||
| Fuera de la chaqueta: | LSZH M1 | ||||||
|
※J- Cable de instalación |B-Alarma de incendios |Aislamiento H-LSZH |(St)-Pantalla electrostática |Chaqueta H-LSZH |
|||||||
|
※LSZH: Compuesto termoplástico libre de halógenos T17
|
|||||||
| CUMPLIMIENTO(Norma de Referencia y Certificados) | |||||||
| ·Conductor: EN 60228 CI.1 |Aislamiento: EN 50363-7 |Chaqueta: EN50363-8 | |||||||
| ·Comportamiento al fuego: IEC 60332.3/EN 60332-3 | |||||||
| ·Libre de halógenos: IEC 60574.1/EN50267-2-1 |Baja emisión de humo: EN61034.2 | |||||||
|
|
|||||||
| Soporte de aplicaciones | |||||||
| ·Estos cables están diseñados para la transmisión de señales en sistemas de detección de incendios. | |||||||
| ·Para instalación fija sobre y bajo yeso, en habitaciones secas y húmedas pero también al aire libre para instalación fija en paredes exteriores de edificios. |
|||||||
| ·Apto para instalación en edificios públicos (hospitales, teatros, etc.). | |||||||
| Datos técnicos del conductor | |||||||
| Diámetro (mm) | 0,80 | 1,00 | 1,13 | 1,50 | |||
| Sección (mm²) | 0,50 | 0,80 | 1,00 | 1,80 | |||
| cond.Resistencia (ohmios/km) | 34,50 | 22,00 | 17,20 | 9,80 | |||
| cond.Res. de bucle (ohm/km) | 69,00 | 44,00 | 34,40 | 19,60 | |||
| Características electricas | |||||||
| Voltaje de funcionamiento máximo | 300 V | ||||||
| Tensión de funcionamiento Uo | 500 V | ||||||
| Voltaje de prueba | 800 V | ||||||
| Resistencia de aislamiento | ＞100M ohmios/km | ||||||
| PROPIEDADES FÍSICAS | |||||||
| Radio de curvatura (mín.) | 10 × OD de chaqueta | ||||||
| Temperatura de funcionamiento | -15℃a 70℃ | ||||||
| Construcción | |||||||
| Artículo | Conductor interno | Aislamiento | Escudo | Chaqueta | |||
| Núcleos | sobredosis (mm) |
Sección (mm²) |
sobredosis (mm) |
Color | sobredosis (mm) |
||
| JBHSH0102080 | 1×2 | 0,80 | 0,50 | 1,55 | R / B | Lámina de PET Cable de drenaje Lámina AL/PET |
4,30 |
| JBHSH0104080 | 1×4 | 0,80 | 0,50 | 1,55 | R/B/N/A | 5,10 | |
| JBHSH0202080 | 2×2 | 0,80 | 0,50 | 1,55 | R/B/N/A | 6,50 | |
| JBHSH01020100 | 1×2 | 1,00 | 0,80 | 1,90 | R / B | 5,20 | |
| JBHSH0102113 | 1×2 | 1,13 | 1,00 | 45,0 | R / B | 5,60 | |
| JBHSH0102150 | 1×2 | 1,50 | 1,80 | 42.0 | R / B | 7,40 | |
| ※R:ROJO B:NEGRO W:BLANCO Y:AMARILLO | |||||||
| ※Rango de tolerancia para aislamiento y diámetro de cubierta.Aislamiento: ±0,05mm |Chaqueta:±0,30 mm | |||||||
| Información de pedido | |||||||
| Calificación | HELLOSIGNAL JB-H(ST)H N×N×N Cable de alarma contra incendios ...300M (o por solicitud del cliente) | ||||||
| Paquete interno | 300m/carrete (o por solicitud del cliente) | ||||||
| Paquete exterior | Caja de cartón, paleta (o por solicitud del cliente) | ||||||
| El tiempo de entrega | Normalmente 25 días después de recibido el depósito. | ||||||
| Marca | HELLOSIGNAL® O OEM | ||||||
