| Lugar de origen: | Hangzhou, China |
|---|---|
| Nombre de la marca: | hellosignal |
| Certificación: | UL, ETL, CE,CPR, RoHS |
| Número de modelo: | F/UTP CAT6 |
| Detalles de empaquetado: | caja de tirón, carrete de madera, cartón, plataforma |
| Tiempo de entrega: | Normalmente 25 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | mes de los 30KM |
| Número de conductores: | 4 | Tipo: | CAT5/CAT5e/CAT6/CAT7 |
|---|---|---|---|
| Chaqueta: | PVC CM | Color: | Azul/rojo/negro/gris |
| CONDUCTOR: | Cobre desnudo | Uso: | Telecomunicación, establecimiento de una red, Telecom/CATV, conexión de banda ancha, Telecommunicati |
| Alta luz: | Cable de la cámara CCTV,cable de la cámara para exterior |
||

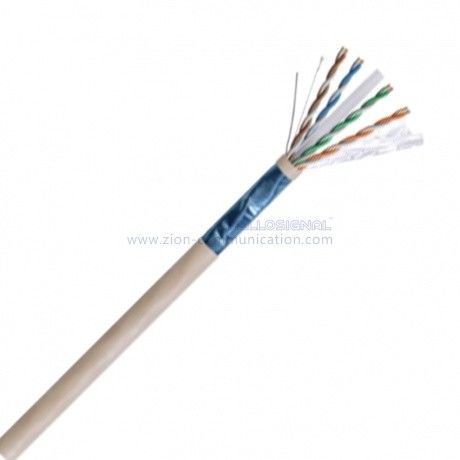

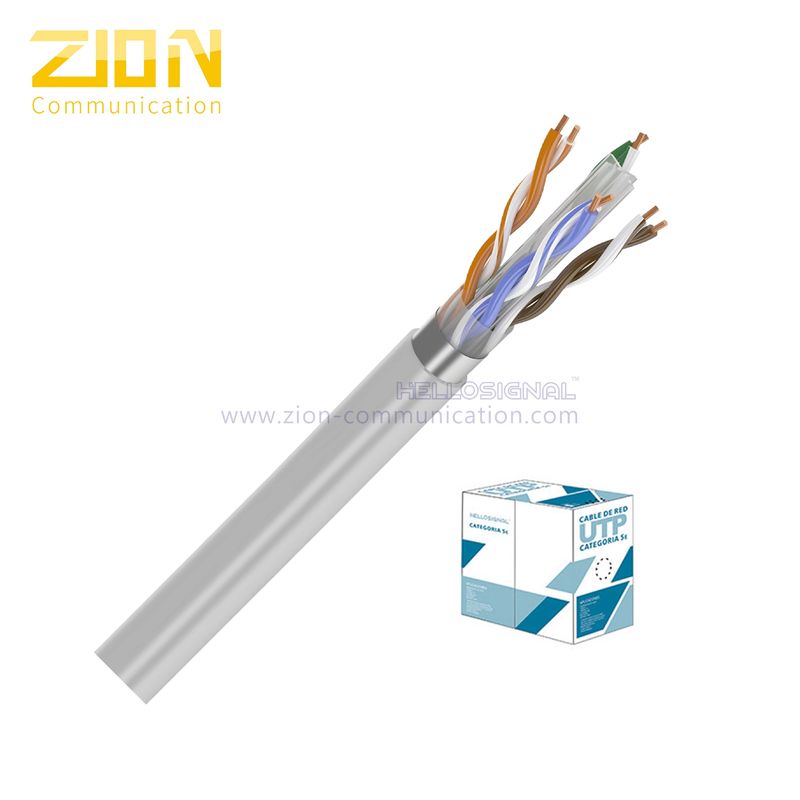

| Cable de la instalación del par trenzado de F/UTP CAT6 | ||||||||
| CABLE LAN | ||||||||
| No. 7112213 | ||||||||
| Construcción | ||||||||
| Conductor: | Cobre desnudo sólido de 23 AWG | |||||||
| Pares: | 4 pares | |||||||
| Aislamiento: | 1,02 milímetros de HDPE | |||||||
| Colores del aislamiento: | Azul-blanco/azul, Anaranjado-blanco/naranja | |||||||
| Verde-blanco/verde, Brown-blanco/Brown | ||||||||
| Llenador: | Llenador cruzado | |||||||
| Escudo: | ANIMAL DOMÉSTICO | |||||||
| Alambre del dren: | 0.40±0.005m m TC | |||||||
| Escudo total: | Hoja de Al/PET, cara de la hoja hacia fuera | |||||||
| Cordón del rasgón: | Algodón | |||||||
| Hacia fuera chaqueta: | PVC cm de 7.6±0.2 milímetro | |||||||
| Características eléctricas | ||||||||
| Impedancia | 1 - ohmios de 250MHz 100±15 | |||||||
| Resistencia de aislamiento | Los >5000MΩ*KM | |||||||
| Fuerza dieléctrica | DC 2500V 2S | |||||||
| Max.Conductor DC ℃ de la resistencia 20 |
8,4 Ohms/100m | |||||||
| Res. desequilibrio (%) | Máximo 2,5 | |||||||
| Pares a la tierra Desequilibrio de capacitancia |
330 pF/100m | |||||||
| Transferencia Impendance | 10 mOhms/m máximos @100Mhz | |||||||
| Temporeros de la instalación. | -30 - ℃ 50 | |||||||
| Temporeros de la operación. | -20 - ℃ 75 | |||||||
| Corte transversal | ||||||||
|
||||||||
| Uso | ||||||||
| • Excede los 2dos estándares del canal de la categoría 6 de la clase E de la edición de ANSI/TIA-568-C.2 y del ISO 11801. | ||||||||
| • Excede requisitos de ANSI/TIA-568-C.2 y de IEC 61156·5 estándares componentes de la categoría 6. | ||||||||
| • Cumple requisitos de IEEE 802.3af y de IEEE 802.3at para los usos del PoE. | ||||||||
| • El escudo de la hoja reduce el ingreso de interferencia de la EMI para asegurar funcionamiento del cable en los niveles de alta frecuencia. | ||||||||
| • Las marcas descendentes del cable de la longitud permiten la identificación fácil del cable restante cuál reduce tiempo de instalación y el pedazo del cable. |
||||||||
| • Disponibilidad del color: Colores adicionales del cable disponibles. | ||||||||
| Características de funcionamiento | ||||||||
| Frecuencia | RL (mínimo) | Pérdida de inserción (máximo) | Retraso de propagación (máximo) | Posición oblicua del retraso (máximo) | DESPUÉS (Min.) | PSNEXT (mínimo) | ELNEXT (mínimo) | PSELNEXT (mínimo) |
| Megaciclo | DB | dB/100m | ns/100m | ns/100m | DB | DB | dB/100m | dB/100m |
| 1 | 20,0 | 2,0 | 570,0 | 45,0 | 74,0 | 72,0 | 67,8 | 64,8 |
| 4 | 23,0 | 3,8 | 552,0 | 45,0 | 65,0 | 63,0 | 55,7 | 52,7 |
| 10 | 25,0 | 6,0 | 545,0 | 45,0 | 59,0 | 57,0 | 47,8 | 44,8 |
| 16 | 25,0 | 7,6 | 543,0 | 45,0 | 56,0 | 54,0 | 43,7 | 40,7 |
| 20 | 25,0 | 8,5 | 542,0 | 45,0 | 55,0 | 53,0 | 41,7 | 38,7 |
| 31,25 | 23,6 | 10,7 | 540,0 | 45,0 | 52,0 | 50,0 | 37,9 | 34,9 |
| 62,5 | 21,5 | 15,4 | 539,0 | 45,0 | 47,0 | 45,0 | 31,8 | 28,8 |
| 100 | 20,1 | 19,8 | 538,0 | 45,0 | 44,3 | 42,3 | 27,8 | 24,8 |
| 200 | 18,0 | 29,0 | 537,0 | 45,0 | 39,7 | 37,7 | 21,7 | 18,7 |
| 250 | 17,3 | 32,8 | 536,0 | 45,0 | 38,0 | 36,0 | 19,8 | 16,8 |
| Nota: El tor antedicho del funcionamiento de transmisión el 100M, 20±2℃ bajo condiciones probadas. | ||||||||
| Informaciones de la orden | ||||||||
| Marcado | PVC CM de HELLOSIGNAL NO.7112213 F/UTP CAT6 4PR 23AWG XXX (o por la petición del cliente) |
|||||||

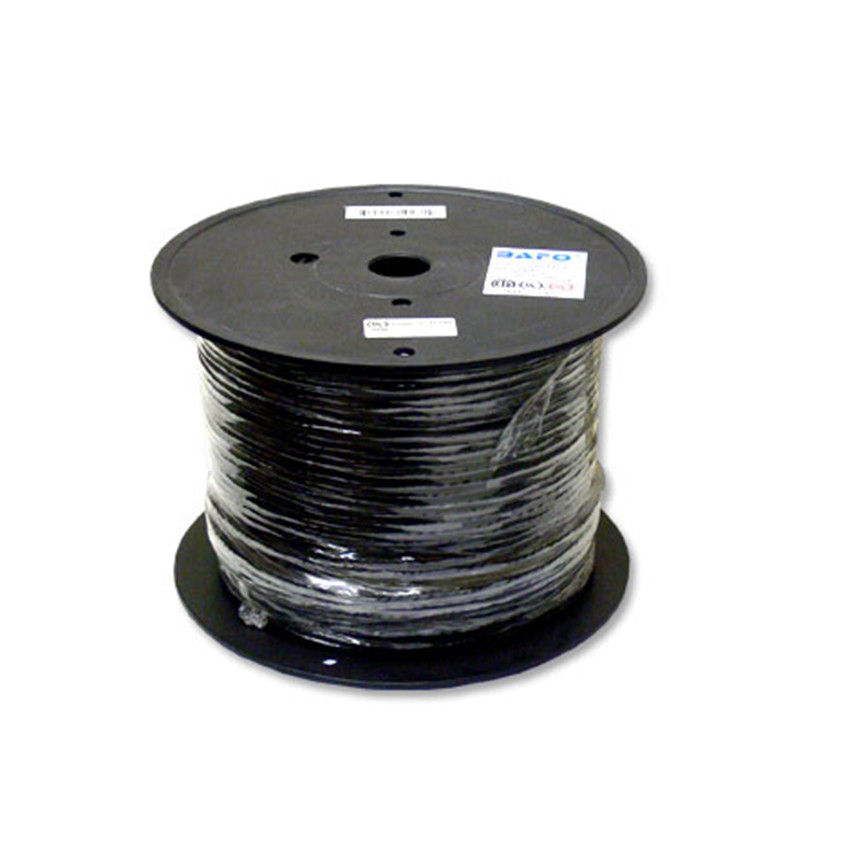

| Paquete interno | 305m/Spool, 305m/Reel (o por la petición del cliente) | |||||||
| Paquete externo | Caja de color, plataforma (o por la petición del cliente) | |||||||
| Plazo de expedición | Normalmente 25 días después de recibieron el depósito. | |||||||
| Marca | ® DE HELLOSIGNAL U OEM | |||||||
